分布式光纤测温应用油气管道泄漏监测项目

我司成功中标某地石化管道泄漏监测项目。

项目需求：分布式光纤测温系统应用10KM管道泄漏监测

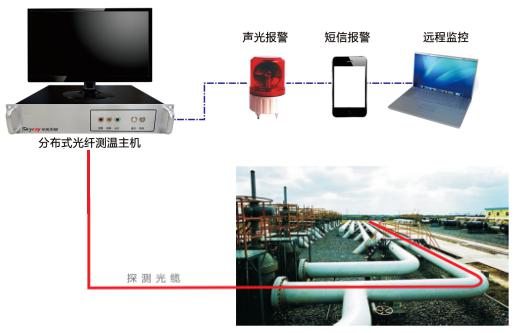

解决方案：利用分布式光纤测温系统对管道进行全天候 24小时实时在线监测，全面的掌握管道的温度信 号变化，一量出现管道液体或气体泄漏，系统可及时产生报警，同时精准定位事故位置。 现象：管道泄漏安全事故

传感监测光缆安装方式：

架空管道：光缆直接捆绑在管道下方。

天然气管道和石油管道的探测光缆都是紧贴布设在管道下方。

1）当天然气管道泄漏时，会影响周围环境温度的降低，光纤感受附近环境温度的变化，进行泄漏定位报警。

2）当石油泄漏后，由于原油比较粘稠，会顺着架空管道边缘流至管道底部，从而影响底部光缆温度变化。

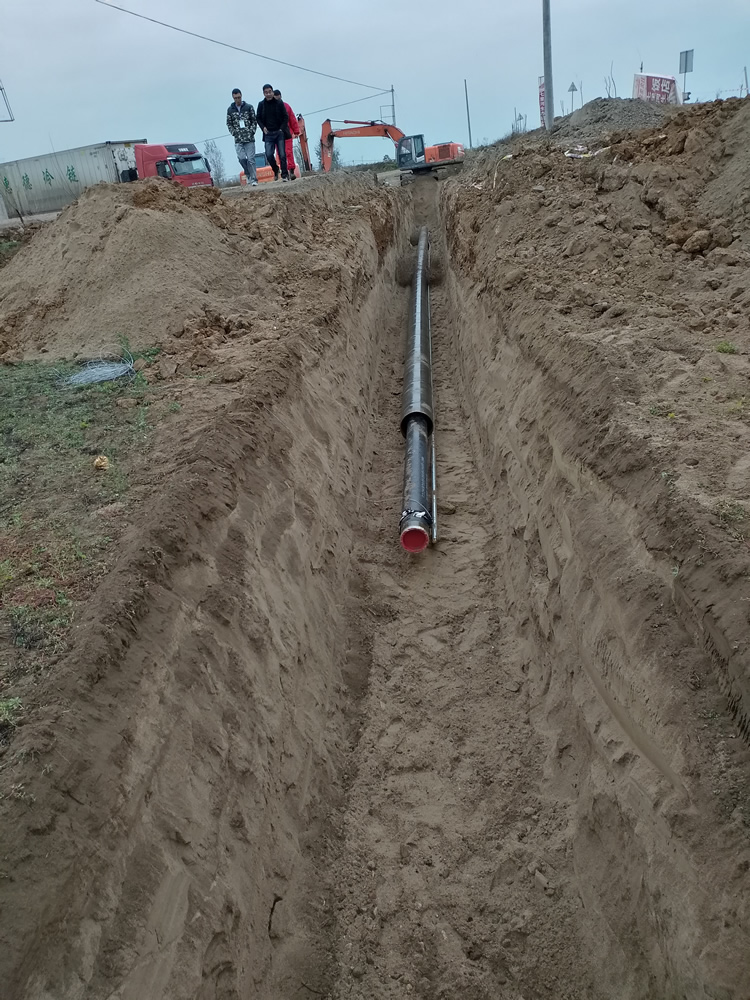

地埋管道：光缆埋于管道上方。

管道经过长期运行，内部形成了稳定的温度场；当泄漏发生后，管道周围土壤的温度场将发生变化，感温光纤实时在线监测到该点温度场的变化，光纤感温泄漏监测系统将发出泄漏警报及显示泄漏点位置。

分布式光纤测温系统特点：

灵敏度高，精度高，空间分辨率高，稳定性好

高度智能化，轻松实现无人值守

光通讯网络相兼容：直接利用原管道铺设通讯光缆的一芯

连续分布式测量，实现单点温度测量、定位和逐点报警

无电测量技术，本征安全可靠

系统结构紧凑，安装简单，维护方便
