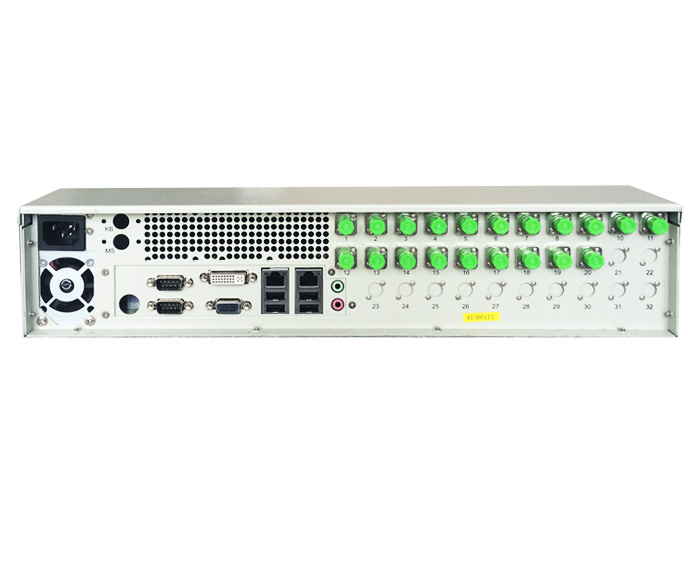

光纤光栅分析仪 SRA-M200-04 产品简介
SRA-M系列光纤传感分析仪适用于光纤光栅温度、应变、压力、位移等多种类型的光纤光栅传感器的信号解调和传感数据采集。
SRA-M系列光纤传感分析仪采用大功率激光光源和高速多通道并行光探测技术，与传统的ASE光源技术相比，光源输出光功率高达85%以上，光源输出功率提高了100倍以上，电源功耗则下降50%光源有效使用寿命提高10年以上，可对工程现场光纤传输线路损耗或光分路器级联损耗导致的微弱光纤光栅传感信号进行准确检测。
SRA-M系列光纤传感分析仪具有1-64个同步测量通道，同步扫描频率可在1—100Hz之间可选, 每个测量通道采集时间严格同步，每个通道可以接1-40个传感器，内置在线校准波长参考模块，出厂后无需校准，在工作温度范围内可保证±1pm的测量精度。
SRA-M系列光纤传感分析仪内置低功耗嵌入式处理器，性能稳定可靠，兼顾了工业测量领域长期在线监测和野外施工现场移动式测量的需求，具有便携式和台式两种机箱规格，可根据用户需求灵活选择。
光纤光栅分析仪 SRA-M200-04产品应用
- 电力、化工设备温度在线监测
- 工业消防火灾自动报警
- 工业生产温度、压力测量
- 桥梁结构健康监测
- 大坝应力变形监测
光纤光栅分析仪 SRA-M200-04产品特点
- 高精度
- 高可靠性
- 测量速度快
- 1-64通道容量可平滑扩展
- 兼容国内和国外厂商的同类光纤光栅传感器
光纤光栅分析仪 SRA-M200-04技术指标
以下参数为标准参数展示，可根据客户具体需求定制，来电咨询更加及时回复：0591-83841511
| 型 号 | SRA-M200-04 | |
| 主要指标 | 通道数 | 1/4/6/8/16/32/64通道 （可按客户需求定制） |
| 每通道容量 | 温度: 1-40；应变: 1-18；位移: 1-12 ；压力: 1-12 | |
| 波长间距 | 最小值0.4nm | |
| 采样频率 | 同步测量速度为1～100Hz | |
| 外形尺寸 | 430mm×350mm×88mm | |
| 测量指标 | 温度 | 分辨率:0.1℃；测量精度:±0.5℃ |
| 应变 | 分辨率:＜0.1％F.S.；测量精度:＜0.3％F.S. | |
| 位移 | 分辨率: ＜0.1％F.S.；测量精度＜0.3％F.S. | |
| 远程监测能力 | 40 km；不考虑额外损耗，更高的特殊要求可定制 | |
| 电子指标 | 工作电压 | 220V±10%，50Hz |
| 最大功耗 | 典型值：30W；最大值：40W | |
| 数据接口 | 支持10M以太网口、RS485输出 | |
| 环境指标 | 工作环境/工作湿度 | -10～55℃/0～80%RH无凝露 |
| 存储环境/存储湿度 | -20～80℃/0～95%RH无凝露 | |
| 光学指标 | 波长范围 | 1525～1565nm |
| 波长分辨率 | 1pm | |
| 波长重复性 | 典型值：1pm；最大值：2pm | |
| 波长精度 | ±3pm | |
| 光学接口 | FC/APC | |
| 动态探测范围 | 输出光功率：0～-20dB，最小可探测的光功率：-70dB （允许光纤线路损耗接近50dB，也即100000倍） | |
| 其它 | 软件 | 基于WINDOWS 操作系统；标准MODBUS通信协议接口；提供DLL动态链接库或根据用户要求定义相应的软件通信协议。 |
