弧光-温度光纤监控系统

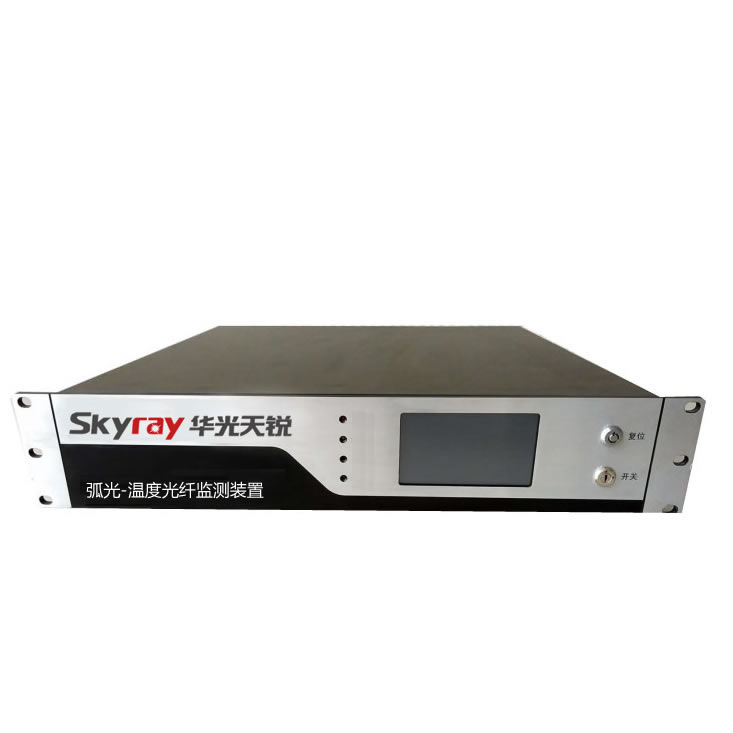

SR-HW263是由一款集成荧光光纤测温、弧光光纤检测的新型装置和后台监控计算机组成的多功能弧光-温度光纤监控系统。系统主要由荧光光纤温度传感探头、弧光光纤传感探头、弧光-温度光纤监控装置、光纤收发器、监控主机和系统软件组成。

弧光-温度监控系统产品功能

本产品是专门为大功率、大电流冲击、强电磁场干扰的电器设备安全运行或电力传输安全而设计的。在电力系统中，设备长期运行，由于设备本身绝缘老化或震动、热变形等原因，会引起电接点的松动或接触电阻增加，导致接点处发热，或电器设备绝缘下降、漏电，严重时发生电弧。本产品集成了荧光光纤测温和弧光光纤检测，可以同时检测热点温度和可能的弧光故障。因为使用光纤探头，具有高绝缘性和不怕强电磁干扰、有阻燃自洁等优良性能，所以传感探头可以直接接触到热点，或尽量靠近被检测点，提供更准确的现场信息。软件综合被侧点相关的温度和弧光信息，更准确地判断故障性质，有利采取相应有效措施。目前，荧光光纤测温和弧光光纤检测已经在电力行业中快速推广应用。

在使用时，用户将测温光纤和测量弧光的光纤插头分别插入监测装置面板上的ST接插座即可，另一端的探头经过固定件安装在所需测温热点和弧光探测点。

弧光-温度光纤监控系统上电后，弧光-温度光纤监测装置连续检测热点温度和弧光的强度，通过转换和处理，形成温度和弧光强度的数字信息并现场显示，同时通过光纤收发器由通信光纤发送到监控主机。

监控主机通过光纤收发器实时接收弧光-温度光纤监控装置上传的现场温度和弧光信息，实现对相关信息的采集、数据处理、存储、显示和故障报警等。

监控主机具有故障检测、显示、报警等功能，同时通过网络可实现远程监测。每台监控主机可接入多台弧光-温度光纤监控装置，视监控主机性能和软件规模而定。

系统软件的主要功能包含实时温度和弧光信号的本地监测、远程监测、高/低温报警、高/低上下限值设置、温升报警、历史数据回放、各点温度曲线、检测数据导出至文本文档等功能。

监控主机在本地存储数据时间为1个月，可实现历史数据回放和导出，供用户查看。

所有监控主机通过通信网络将温度和弧光信号数据上传到远程监控计算机，远程监控计算机可以查看现场各个热点温度信息和弧光信号，根据设置的报警阈值，提示超温报警或弧光报警信息，提醒用户查看现场情况。
