南方电网光纤测温

在南方电网或国家电网的电力系统中，电网设备是不可或缺的一环，为保证电网设备正常运行，所以需要电网监控人员来对电网的实时状态进行测量并记录。据统计，输电线路中各种电气设备故障与其发热有着极其密切的联系。目前电网设备智能测温装置多采用外设电源，通过线路将电网设备智能测温装置与电源连接，但线路会随时间老化，监控人员还需注意外设电路的使用情况，防止电网设备智能测温装置线路老化导致装置停电无法工作。且电网铺设高度较高，对电网设备智能测温装置的安装造成一定困难，由于测量范围的受限性，需要多套装置配合测量才能确保测量数据的准确性，有时甚至需要用到无人机来辅助测温，增加了测温难度和成本。

国家电网测温方案

电力电网有好几种测温方式，以下华光天锐介绍几种常见的测温方案。

1、热电偶热电阻测温

采用热电偶、热电阻、半导体温度传感器等常规器件检测电网接点温度，其缺点在于无法无线无源，需要金属导线传输信号，无法独立无线工作，绝缘性能无法保证。

2、红外测温方式。红外测温为非接触式测温，在变电站套管、避雷器、母线等设备的温度检测中应用较多，其缺点在于通过红外图谱间接获取温度数据其准确性不能满足要求，对红外图谱的计算机识别技术水平还不能替代人工识别，自动化程度不高，不利用推广使用。缺点：需人工，非接触式测温，视线不及处无法检测，测温精度较低。

3、无线测温方式。采用无线测温装置检测电网接点温度，需定期更换电池，无线通信模块工作温度受限。

4、光纤测温

采用光导纤维传输温度信号，其特点有绝缘，抗干扰，耐高压，荧光光纤测温技术在这些领域中有着绝对优势，因为它既无导电部分引起的附加升温，又不受电磁场的干扰。

电网光纤测温应用领域：

1、电缆隧道分布式光纤测温

由测温控制主机、测温光缆等组成，监测电力电缆本体、附件以及环境温度的装置。分布式光纤温度监测系统测温利用激光脉冲从光纤中的一端进入，在向前传播的过程中光纤分子相互作用，发生多种类型的散射，其中由于光纤分子的热振动产生一个比光源波长长的光，和一个比光源波长短的光，波长短的光强度受温度影响比较敏感，从光波导内任何一点的两个长短波光信号强度的比例中，可以得到该点的温度信息。利用光时域反射（OTDR）原理即通过光纤中光波的传输速度和背向光回波的时间对这些热点进行定位。利用以上技术原理即可实现对沿光纤温度场的分布式测量。

2、开关柜荧光光纤测温

开关柜内可以用到的是开关柜触头、刀闸、母线母排、进出线等发热元件进行温度检测。

荧光光纤测温传感器具有抗电磁干扰能力、稳定性好、灵敏度高、小型化、重量轻、接触测温等明显优势,因此采用荧光光纤测温仪对电气设备开关柜进行在线监测。

3、变压器绕组测温

干式变压器三相绕组测温、油浸式变压器绕组荧光光纤测温。光纤测温技术应用于变压器绕组热 点温度的监测，具有方便、准确、安全及可靠等优点，能及时准确发现绕组超温等缺陷和隐患， 对提高变压器安全、稳定运行具有重要意义。

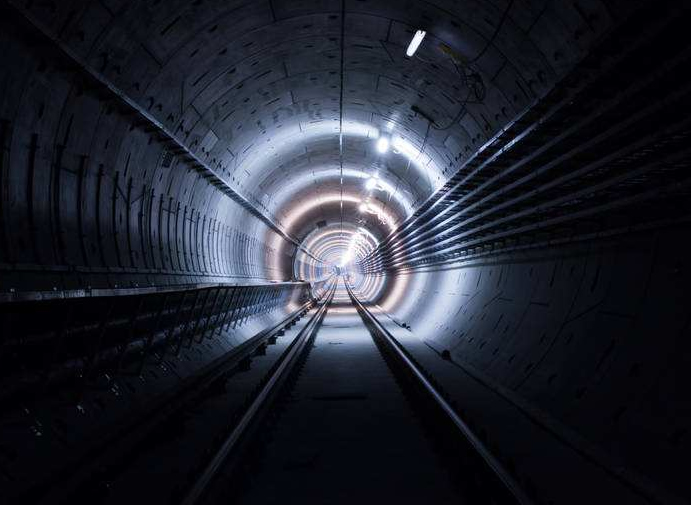

4、轨道交通

轨道交通上使用不了传统的PT100测温，因为地铁经过时会产生强电磁干扰，只能使用荧光光纤测温。可以用在主变，整流变压器等大型电力设备上，华光天锐的光纤测温系统已经广泛应用于国内地铁1号线等，欢迎联系我们提供轨道测温一站式解决方案和客户案例。
