开关柜温升标准
开关柜温升标准

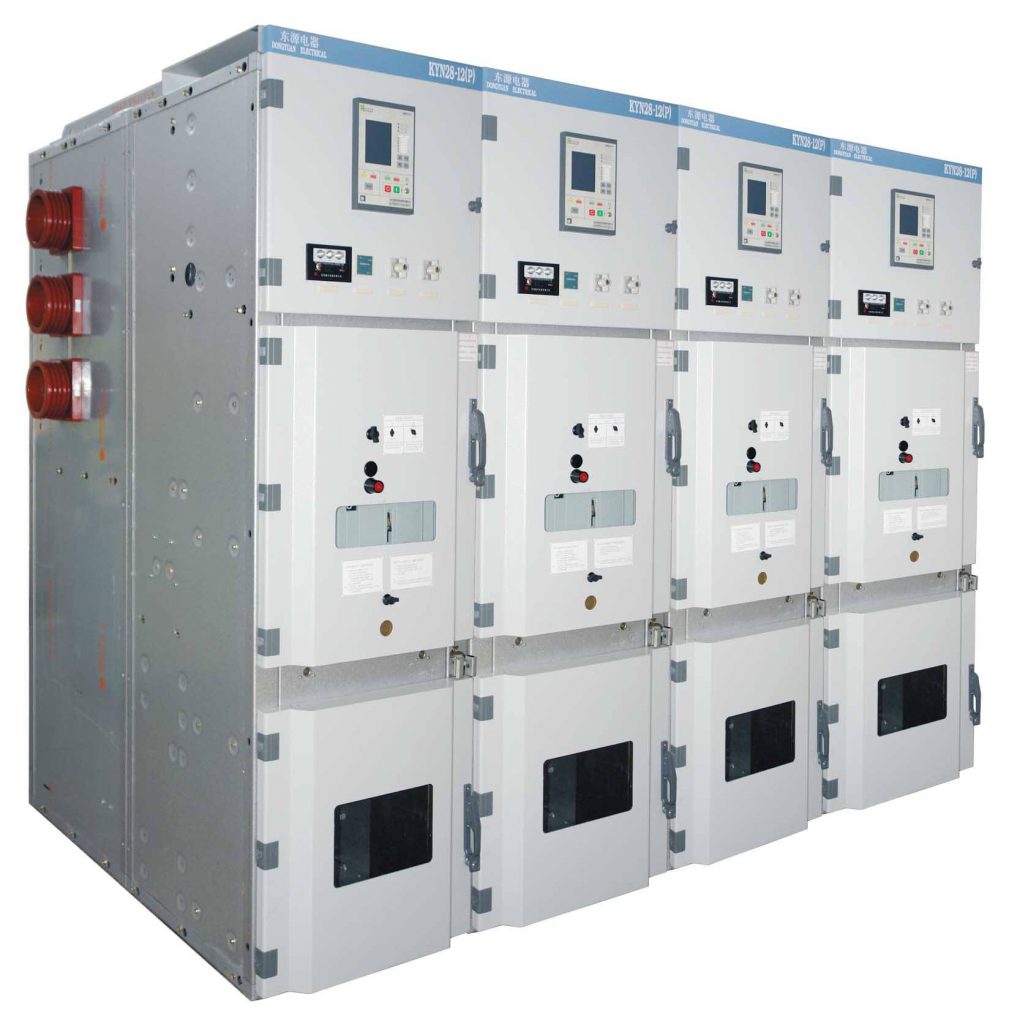

环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃ 。环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
开关柜温升实验标准
周围空气温度
按规定条件测定的围绕整个开关设备的周围空气的平均温度。 注:对于安装在外壳内部的开关装置或断路器，周围空气温度是指外壳外部的空气温度。
户内开关设备和控制设备
在温升试验规定的条件下，当周围空气温度不超过40 C时，开关设备和控制设备任何部分的温升不应该超过规定的温升极限
周围空气温度不超过40 °C,且在24 h内测得的平均值不超过35 °C。
最低周围空气温度的优选值为-5 °C,-15 °C和-25 °C
阳光辐射的影响可以忽略。
海拔不超过1000 mo
周围空气没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染。如果用户 没有特殊的要求，制造厂可以认为不存在这些情况。
开关柜温度和湿度标准
对于安装在周围空气温度可能超出规定的正常使用条件范围处的设备，优先选用的最低和 最高温度的范围规定为：
对严寒气候，-50 °C和+40 °C；
对酷热气候，-5 °C和+55 °C。
在暖湿风频繁出现的某些地区，温度的骤变会导致凝露，甚至在户内也会这样。 在湿热带户内条件下，在24h内测得的相对湿度的平均值可以达到98%。
高压开关柜内除滑动连接点外，母线的允许温升为75K，考虑环境温度（比如35度），则正常运行时的最高温度不能超过110度（75K+35度）。 型式试验时考核按照温升75K进行考核的。
变压器室宜采用自然通风，夏季的排风温度不宜高于45℃，进风和排风的温差不宜大于15℃。
根据近2年电力系统进行运用光纤测温设备查找设备运行隐患过程中所出现的问题，现将开关柜及电力线路等设备运行测温标准确定如下，各单位严格执行。
- 电力架空线路部份
| 测温点 | 停电处理 | 备注 |
| 电力架空线路部份（含电缆与架空线连接位置） | 导线接续金具、耐张金具、引流连接金具等温度高于导线温度10℃ | 用红外线测温仪检测架空线路金具的运行温度，以1m外导线运行温度为标准值；当架空线与电缆连接位置有相间温差达100C，且温度呈上升趋势时应停电处理 |
注；引用标准为《架空送电线路运行规程DL/T741—2001》。
- 对高压开关柜设备触头部份
| 缺陷分尖 | 标准 | 对应措施 | 备注 |
| 危急热缺陷 | 表面温度超过90℃，或温升超过75℃或相对温差（温差）超过55℃； | 需立即安排停电处理 | |
| 严重热缺陷 | 表面温度超过75℃，或温升超过65℃或相对温差（温差）超过50℃； | 需联系停电尽快处理 | |
| 对同一柜内不同相间或同类负荷柜间测温比较，当温差超过允许温差值30%时 | |||
| 一般热缺陷 | 表面温度超过60℃，或温升超过30℃或相对温差（温差）超过25℃； | 需安排修，尽快停电处理 | |
| 热隐患 | 表面温度超过50℃，或相对温差（温差）超过20℃； | 跟踪监视或安排计划处理 |
注：1、引用标准为《带电设备红外诊断技术应用导则DL/T664-1999》和《交流高压电器在长期工作时的发热GB763-90》。
2、温差为用同一检测仪器相继测得的不同被测物或同一被测物不同部位之间的温度差。
3、相对温差为两个相应测点之间的温差与其中较热点的温升之比的百分数。相对温差δ的公式为δτ=(τ1-τ2)/τ1×100%=（T1-T2）/（T1-T0）×100%（式中：τ1和T1————发热点的温升和温度；τ2和T2————正常相对应点的温升和温度；τ0————环境参照体的温度）
高压开关设备和控制设备各种部件、材料和绝缘介质的温度和温升极限
| 部件、材料和绝缘介质的类别（见说明1、2和3）
（见注） |
最大值 | |
| 温度广c | 周围空气温度不超过
40 °C时的温升/K |
|
| 1触头（见说明4） 裸铜或裸铜合金
——在空气中 在SF6中（见说明5） —*在油中 镀银或镀镣（见说明6） ^在空气中 ——在SF&中（见说明5） -_在油中 镀锡（见说明6） ——在空气中 ——在SF&中（见说明5） ——在油中 |
75
105 80 105 105 90 90 90 90 |
35
65 40 65 65 50 50 50 50 |
| 2用螺栓的或与其等效的联结（见说明4） 裸铜、裸铜合金或裸铝合金
^在空气中 ——在SF6中（见说明5） ——在油中 镀银或镀镣（见说明6） —在空气中 ——在SF，中（见说明5） 在油中 |
90
115 100 115 115 100 |
50
75 60 75 75 60 |
表3 （续）
| 部件、材料和绝缘介质的类别（见说明L2和3）
（见注》 |
最大值 | |
| 温度尸C | 周围空气温度不超过
40 ‘C时的温升/K |
|
| 镀锡
中 ——在SFg中（见说明5） ^在油中 |
105
105 100 |
65
65 60 |
| 3其他裸金属制成的或其他镀层的触头或联结 | （见说明7） | （见说明7） |
| 4用螺栓或螺钉与外部导体连接的端子（见说明8） ——裸的
——镀馄、镀镣或镀锡 ——其他镀层 |
90
105 （见说明7） |
50
65 （见说明7） |
| 5油开关装置用油（见说明9和10） | 90 | 50 |
| 6用作弹簧的金属零伟 | （见说明11） | （见说明11） |
| 7绝缘材料以及与下列等级的绝缘材料接眠的金属部件（见说明12）
——A ——E ——B ——F —漆：油基 合成 ——C其他绝缘材料 |
90
105 120 130 155 100 120 180 （见说明13） |
50
65 80 90 115 60 80 140 （见说明13） |
| 8除触头外，与汕接触的任何金属或绝缘件 | 100 | 60 |
| 9可触及的部件
-—在正常操作中可触及的 ——在正常操作中不需触及的 |
70
80 |
30
40 |
4.5.3表3的说明
作为表3一部分的有关说明如下：
说明1：按其功能，同一部件可以属于表3列出的几种类别。在这种情况下，允许的最高温度和温 升值是相关类别中的最低值。
说明2：对真空开关装置，温度和温升的极限值不适用于处在真空中的部件。其余部件不应该超过 表3给出的温度和温升值。
说明3：应注意保证周围的绝缘材料不遭到损坏。
说明4：当接合的零件具有不同的镀层或一个零件是裸露的材料制成的，允许的温度和温升应 该是：
a） 对触头，表3项1中有最低允许值的表面材料的值；
b） 对联结，表3项2中有最高允许值的表面材料的值。
应该采取预防措施来减少由于开关装置的温度和周围空气温度的变化之间的时间滞后引起的变化 和误差。
对于线圈，通常采用电阻变化来测量温升（参见附录H）.只在使用电阻法不可行时才允许使用其 他的方法。
除线圈以外的各部分的温度（其温度限值已有规定）应该用温度计、热电偶或其他适用的传感器件 来测量，它们应被放在可触及的最热点上。如果需要计算热时间常数，在整个试验过程中应按一定的时 间间隔记录温升。
浸入液体介质中元件的表面温度只应该使用紧贴在元件表面的热电偶来测量。液体介质本身的温 度应该在它的上层测量。
使用温度计或热电偶测量时，应该采取以下的预防措施：
a） 温度计的球泡或热电偶应该防止来自外部的冷却（如用干燥清洁的羊毛等遮盖）。然而，被保 护的面积和受试电器的冷却面积相比应该是可以忽略的；
b） 应该保证温度计或热电偶与受试部分的表面之间具有良好的导热性；
c） 如果在变化的磁场中使用球泡形温度计,酒精温度计比水银温度计更为适宜，因为后者更易受 到变化磁场的影响。
为了计算热时间常数，在不超过30 min的时间段内，试验过程中应该进行足够的温度测量，并应记 录在试验报告或等效的文件中，
6.5.4周围空气温度
周围空气温度是开关设备和控制设备周围空气（对于封闭开关设备和控制设备是指外壳外面的空 气）的平均温度。它应该在试验期间至少使用三只均匀布置在开关设备和控制设备周围、处在载流部件 的平均高度上并距开关设备和控制设备1 m处的温度计、热电偶或其他温度检测器件来测量。应该防 止温度计或热电偶受气流以及热的过分影响。
为了避免温度快速变化造成的读数误差，可以把温度计或热电偶放入装有0-5 L油的小瓶中”
在最后四分之一的试验期间，周围空气温度的变化在1 h内不应该超过1 K。如果因试验室不利的
温度条件而不可能达到时，可以用在相同条件下但不通过电流的一台相同的开关设备和控制设备的温 度来代替周围空气温度。这台附加的开关设备和控制设备不应受到不适当热量的影响。
试验时的周围空气温度应该高于+ 10 °C,但低于+ 40 °C。在周围空气温度的这一范围内，不应该 进行温度值的修正。
